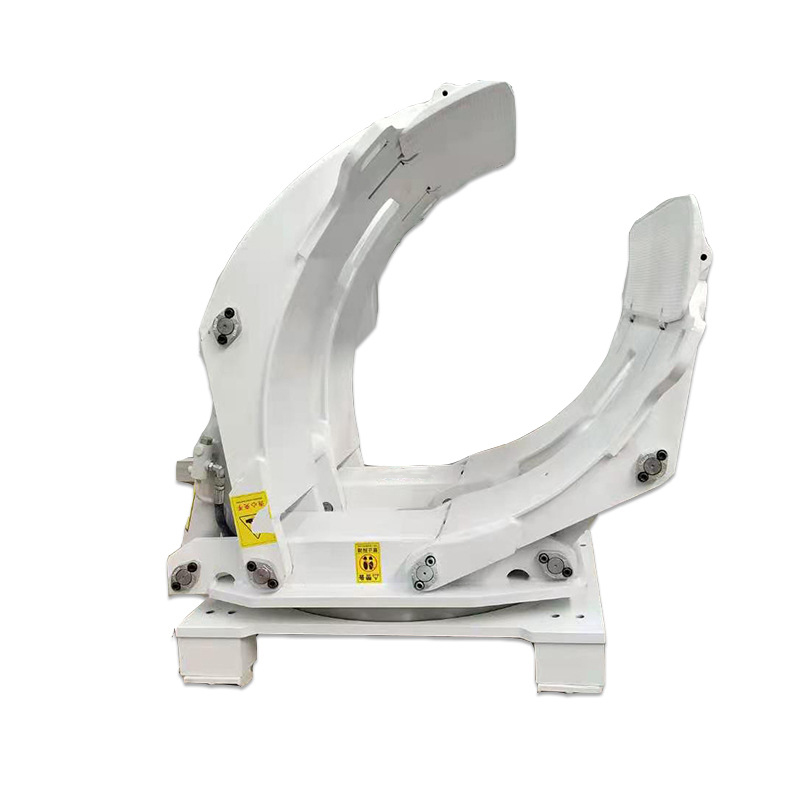

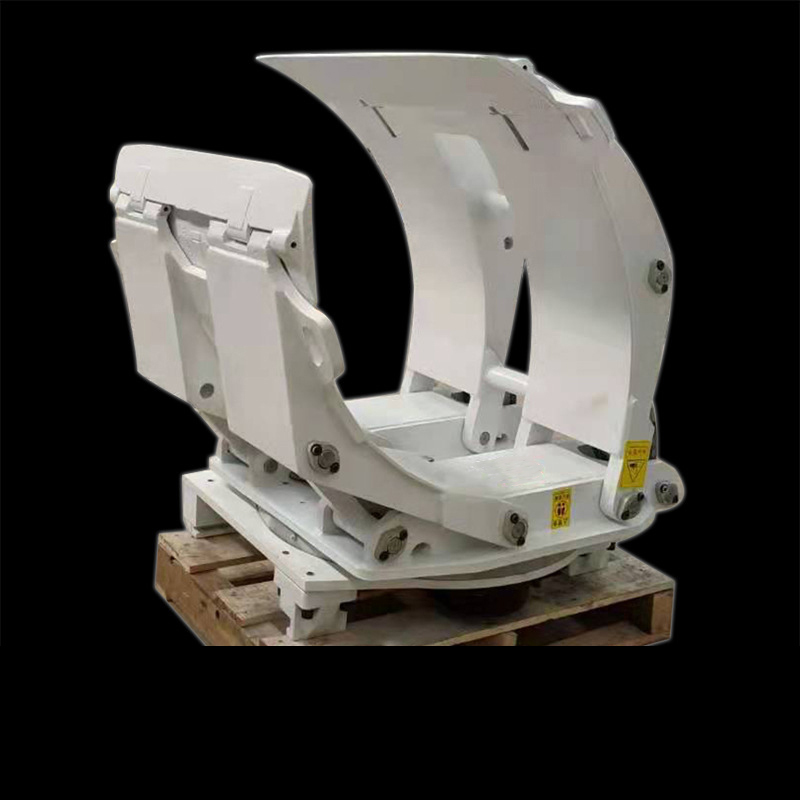

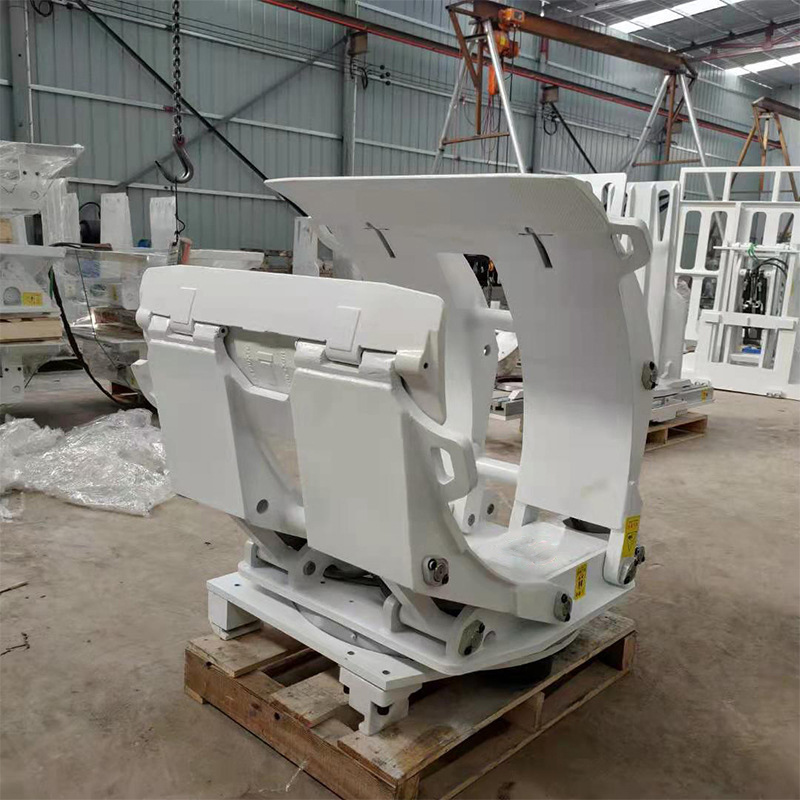

ที่หนีบม้วนกระดาษ

บทนำแคลมป์ม้วนกระดาษ

ที่หนีบม้วนกระดาษเป็นอุปกรณ์เสริมสำหรับรถยกที่ออกแบบมาโดยเฉพาะเพื่อจัดการม้วนกระดาษหลากหลายประเภท (เช่น ม้วนกระดาษคราฟท์ ม้วนกระดาษไวท์บอร์ด ม้วนกระดาษลูกฟูก และม้วนฟิล์มพลาสติก) ที่มีรูปทรงกระบอกได้อย่างมีประสิทธิภาพและปลอดภัย ตัวหนีบยึดม้วนกระดาษด้วยกลไกยึดตรงกลางหรือพื้นผิว ช่วยป้องกันปัญหาต่างๆ เช่น การม้วน การลื่นไถล หรือการเสียรูประหว่างการขนส่ง นิยมใช้กันอย่างแพร่หลายในโรงงานกระดาษ โรงพิมพ์และบรรจุภัณฑ์ คลังสินค้าโลจิสติกส์ และท่าเรือ ช่วยให้การจัดการวัสดุเป็นไปอย่างมั่นคงและไม่เกิดความเสียหาย

ส่วนประกอบโครงสร้าง

ที่หนีบม้วนกระดาษประกอบด้วยส่วนหลักดังต่อไปนี้:

• แขนจับยึด: ชิ้นส่วนที่สัมผัสและยึดม้วนกระดาษโดยตรง โดยทั่วไปออกแบบเป็นแผ่นโค้งหรือแผ่นแบนสองแผ่นที่สมมาตร (สามารถปรับให้เข้ากับเส้นผ่านศูนย์กลางม้วนกระดาษที่แตกต่างกันได้) ทำจากเหล็กกล้าความแข็งแรงสูง พร้อมแผ่นกันลื่น (เช่น โพลียูรีเทนหรือยาง) มักเพิ่มเข้ากับพื้นผิวเพื่อเพิ่มแรงเสียดทานและป้องกันการลื่นไถลระหว่างการขนส่ง

• ระบบไฮดรอลิก: ประกอบด้วยกระบอกสูบไฮดรอลิก (เพื่อขับเคลื่อนการเคลื่อนไหวของแขน) ท่อส่ง และวาล์วควบคุม ใช้ระบบไฮดรอลิกของรถยกเพื่อจ่ายน้ำมัน ช่วยให้สามารถปรับแรงยึดได้อย่างแม่นยำ (โดยทั่วไปสามารถสร้างแรงดันได้หลายตันเพื่อรองรับลูกกลิ้งที่มีน้ำหนักแตกต่างกัน)

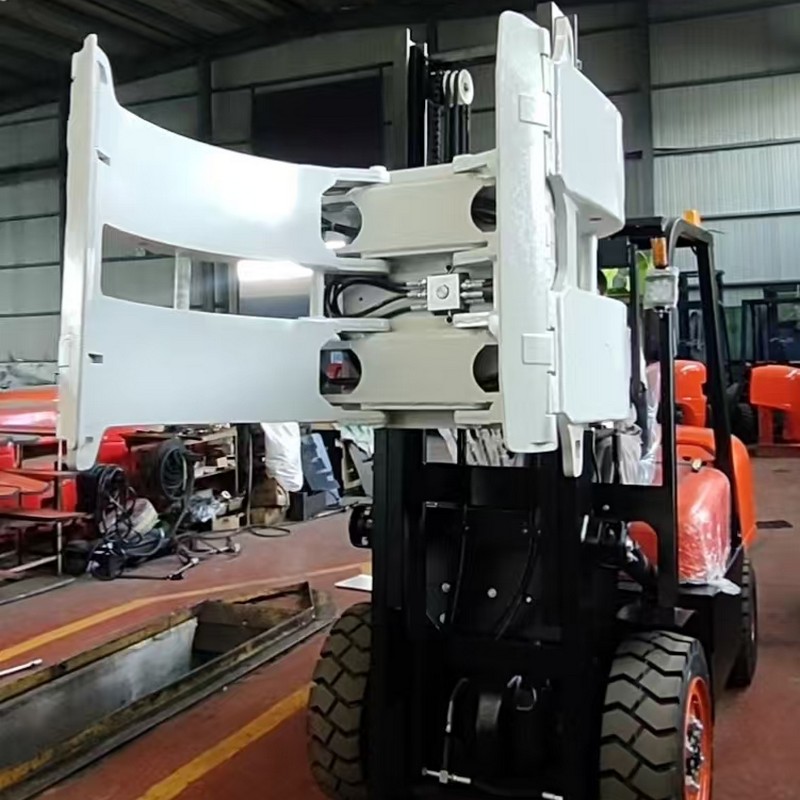

• กลไกการหมุน (ตัวเลือกเสริมในรุ่นขั้นสูง): ช่วยให้ม้วนกระดาษที่ยึดไว้หมุนได้อย่างอิสระภายในมุมที่กำหนด (เช่น ±90° หรือ 360°) ช่วยให้ปรับทิศทางได้ง่าย (เช่น การจัดแนวฉลากม้วนหรือตัดขอบก่อนพิมพ์) ช่วยเพิ่มความยืดหยุ่นในการใช้งาน

• เฟรมเชื่อมต่อ: ยึดแคลมป์เข้ากับแคร่รถยกของรถยก ช่วยให้ยึดติดได้อย่างมั่นคง และส่งกำลังไฮดรอลิกจากรถยก

• อุปกรณ์ปรับ: รุ่นบางรุ่นมีระบบปรับเส้นผ่านศูนย์กลางอัตโนมัติ (เช่น โดยใช้กลไกการเชื่อมโยงหรือระบบช่วยเหลือแบบไฮดรอลิก) เพื่อรองรับม้วนที่มีขนาดต่างกันโดยอัตโนมัติ (ช่วงทั่วไป: 500 มม.–2,200 มม.) จึงไม่จำเป็นต้องปรับด้วยมือบ่อยๆ

หลักการทำงาน

ในระหว่างการใช้งาน ผู้ควบคุมรถยกจะเปิดใช้งานระบบไฮดรอลิกผ่านคันควบคุม:

1. การจับยึด: น้ำมันไฮดรอลิกจะเข้าสู่กระบอกสูบจับยึด ขับเคลื่อนแขนทั้งสองข้างให้ปิดเข้าด้านในและยึดปลาย (หรือพื้นผิว) ของม้วนกระดาษ แรงกดเชิงกลและแผ่นกันลื่นช่วยยึดสินค้าให้แน่นหนา

2. กระบวนการขนส่ง: เมื่อจับยึดแล้ว รถยกสามารถยกและเคลื่อนย้ายลูกกลิ้งได้อย่างราบรื่นไปยังปลายทาง (เช่น ชั้นวาง สายการผลิต หรือยานพาหนะขนส่ง)

3. การปล่อย: เมื่อมาถึง การย้อนกลับการทำงานของระบบไฮดรอลิกจะดึงกระบอกสูบกลับ โดยเปิดแขนเพื่อปล่อยม้วนลงสู่พื้นหรือวางซ้อนกันอย่างปลอดภัย

(สำหรับรุ่นที่มีกลไกการหมุน ผู้ปฏิบัติงานสามารถปรับมุมของม้วนเพิ่มเติมได้โดยใช้การควบคุมเสริมเพื่อให้ตรงตามความต้องการในการวางตำแหน่งที่เฉพาะเจาะจง)

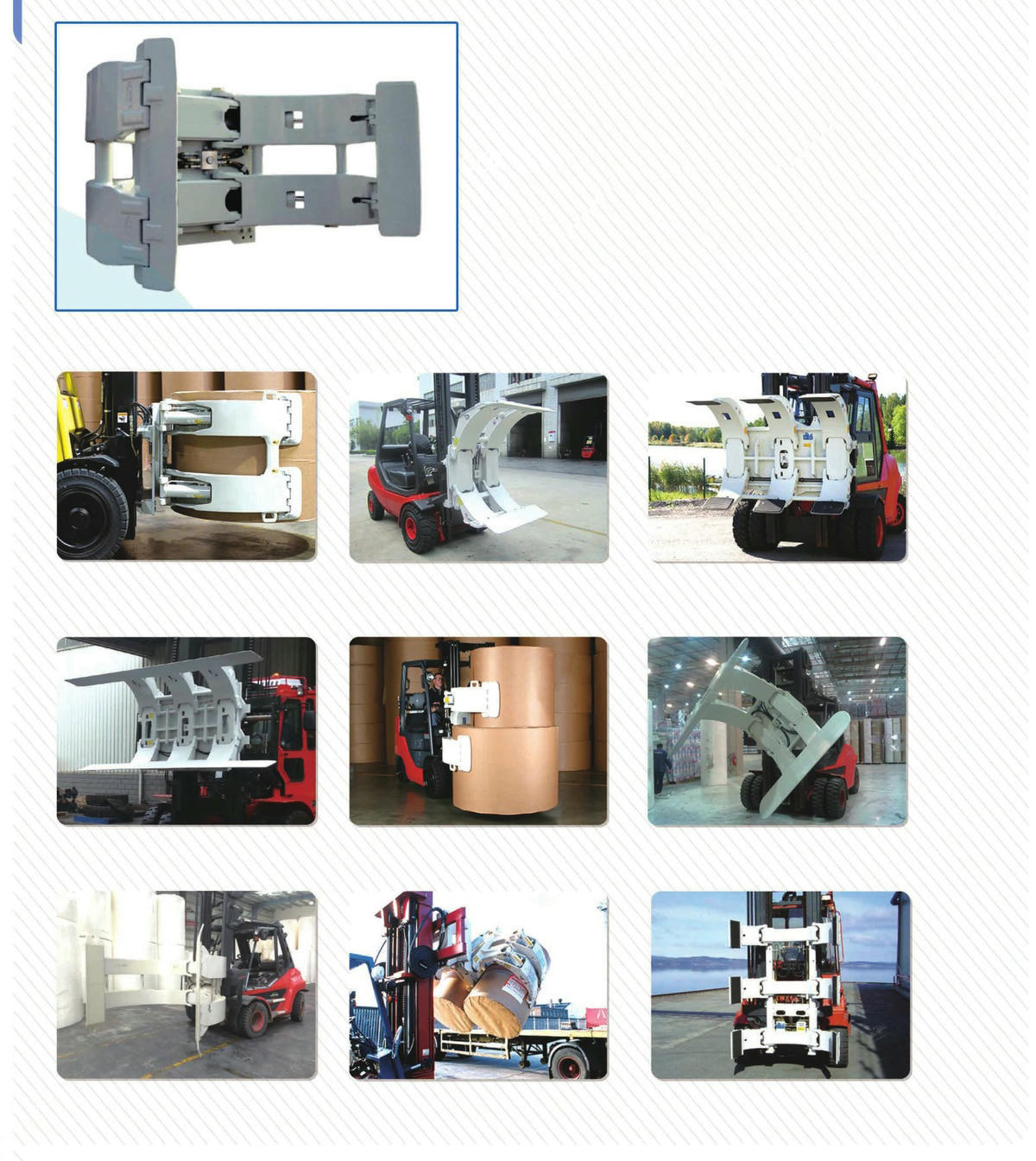

สถานการณ์การใช้งานทั่วไป

• โรงงานกระดาษ: การขนส่งม้วนกระดาษที่เพิ่งผลิตใหม่ (เช่น กระดาษคราฟท์ กระดาษหนังสือพิมพ์) จากสายการผลิตไปยังคลังสินค้าหรือยานพาหนะขนส่ง

• โรงงานพิมพ์และบรรจุภัณฑ์: จัดการม้วนกระดาษพิมพ์ (เช่น กระดาษเคลือบ กระดาษไวท์บอร์ด) หรือม้วนฟิล์มพลาสติก (ใช้เป็นวัสดุบรรจุภัณฑ์)

• คลังสินค้าโลจิสติกส์: การจัดเก็บหรือคัดแยกม้วนกระดาษที่มีคุณสมบัติแตกต่างกัน ซึ่งทำให้สามารถวางซ้อนอย่างหนาแน่นด้วยรถยกได้ (เช่น ในชั้นวางแบบช่องสูง)

• การดำเนินงานท่าเรือ/เทอร์มินัล: การโหลด/ขนถ่ายม้วนกระดาษขนาดใหญ่ (น้ำหนักหลายตัน) จากตู้คอนเทนเนอร์หรือเรืออย่างรวดเร็ว ช่วยเพิ่มประสิทธิภาพด้านโลจิสติกส์การนำเข้า/ส่งออก

แคลมป์ม้วนกระดาษช่วยปรับปรุงความปลอดภัย ประสิทธิภาพ และความแม่นยำในการจัดการม้วนกระดาษได้อย่างมีนัยสำคัญ โดยการแทนที่วิธีการมัดหรือยกด้วยมือแบบดั้งเดิมด้วยแคลมป์เชิงกล แคลมป์ม้วนกระดาษเป็นเครื่องมือสำคัญในการดำเนินงานด้านคลังสินค้าและโลจิสติกส์ของอุตสาหกรรมกระดาษ
